管道在防腐處理之前，應(yīng)對(duì)管道基體表面進(jìn)行處理，清除基體表面的水份、油污、塵垢、污染物、鐵銹和氧化皮等。表層處理的方法很多，一般常采用人工除銹、噴砂或化學(xué)除銹。人工除銹時(shí)，質(zhì)量標(biāo)準(zhǔn)應(yīng)達(dá)到St3級(jí);噴砂或化學(xué)除銹時(shí)，質(zhì)量標(biāo)準(zhǔn)應(yīng)達(dá)到Sa2.5級(jí)，表面粗糙度30～50μm較合適。經(jīng)處理后的表面應(yīng)在4小時(shí)內(nèi)涂上底漆。

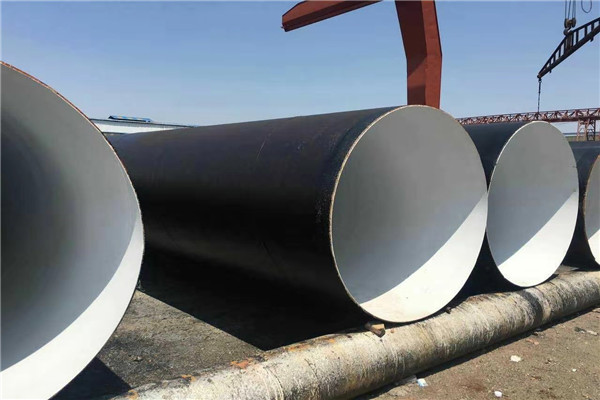

　　石油瀝青防腐層是*古老的防腐層，在大多數(shù)干燥地帶使用良好。隨著技術(shù)的發(fā)展，環(huán)氧煤瀝青、富鋅涂料等已取代石油瀝青成為鋼質(zhì)輸水管道的防腐涂料，由于環(huán)氧煤瀝青系列涂料防腐性能優(yōu)異，價(jià)格較低，一直是鋼質(zhì)輸水管道的**防腐涂料。



　　環(huán)氧煤瀝青防腐層一般適用輸送介質(zhì)溫度不超過110℃，為適應(yīng)不同腐蝕環(huán)境對(duì)防腐層的要求，分為普通級(jí)、加強(qiáng)級(jí)和特加強(qiáng)級(jí)3個(gè)等級(jí)。普通級(jí)的結(jié)構(gòu)為一底漆三面漆，干膜厚度≥0.3mm;加強(qiáng)級(jí)的結(jié)構(gòu)為底漆→面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.4mm;特加強(qiáng)級(jí)的結(jié)構(gòu)為底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.6mm，面漆、玻璃布、面漆應(yīng)連續(xù)涂繳。實(shí)際工程中應(yīng)根據(jù)工程條件、輸送介質(zhì)等進(jìn)行等級(jí)選擇。



　　防腐層施工時(shí)環(huán)境溫度應(yīng)高于5℃，空氣濕度低于80%。稀釋劑配比5%，玻璃布?jí)哼?0～25mm，布頭搭接長(zhǎng)度為100～150mm。防腐層電壓檢查：普通級(jí)2000V;加強(qiáng)級(jí)2500V;特加強(qiáng)級(jí)3000V。防腐層檢查：每10km漏點(diǎn)≯5處，用低壓音頻信號(hào)檢漏儀測(cè)定。
